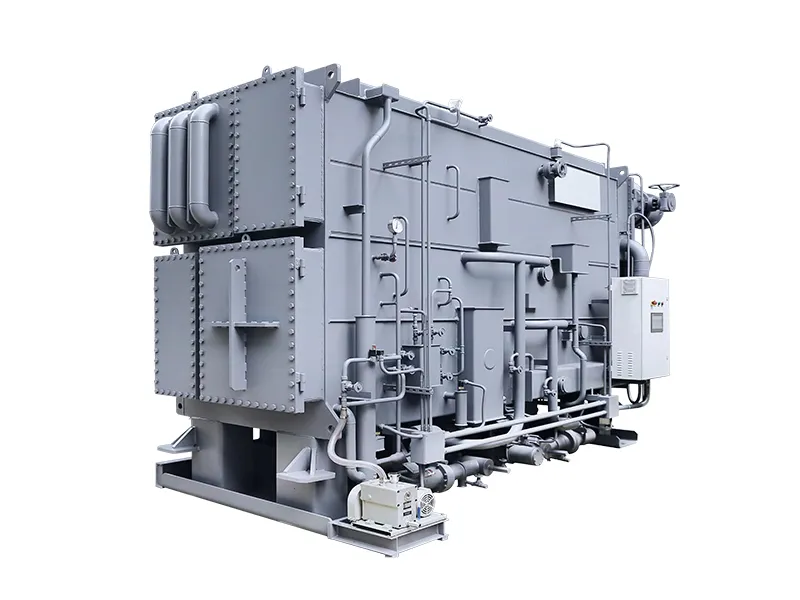

Chiller absorpsi uap HYTM menggunakan air sebagai refrigeran dan larutan litium bromida sebagai penyerap/absorber.
Di dalam evaporator, air refrigeran menyerap panas dari air dingin (chilled water) yang mengalir di dalam pipa perpindahan panas, sehingga temperatur air dingin turun.
Uap refrigeran kemudian diserap oleh larutan litium bromida di dalam absorber hingga larutan menjadi encer. Larutan encer ini mengalir melewati penukar panas temperatur rendah lalu masuk ke generator temperatur rendah.
Di generator temperatur rendah, larutan encer dipanaskan oleh uap refrigeran yang berasal dari generator temperatur tinggi. Setelah itu, larutan mengalir melalui penukar panas temperatur tinggi menuju generator temperatur tinggi.
Di generator temperatur tinggi, larutan dipanaskan oleh uap hingga kembali menjadi larutan pekat. Uap refrigeran yang terbentuk kemudian masuk ke generator temperatur rendah. Larutan pekat dari generator temperatur tinggi lalu kembali ke absorber secara berurutan melalui penukar panas temperatur tinggi dan temperatur rendah untuk menyerap kembali uap refrigeran dari evaporator.
Uap refrigeran yang terbentuk di generator temperatur rendah dikondensasikan dan didinginkan di kondensor, lalu dikembalikan ke evaporator untuk memulai siklus berikutnya.

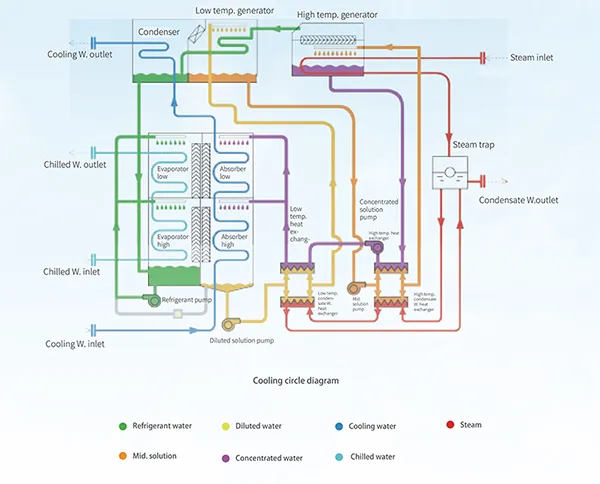

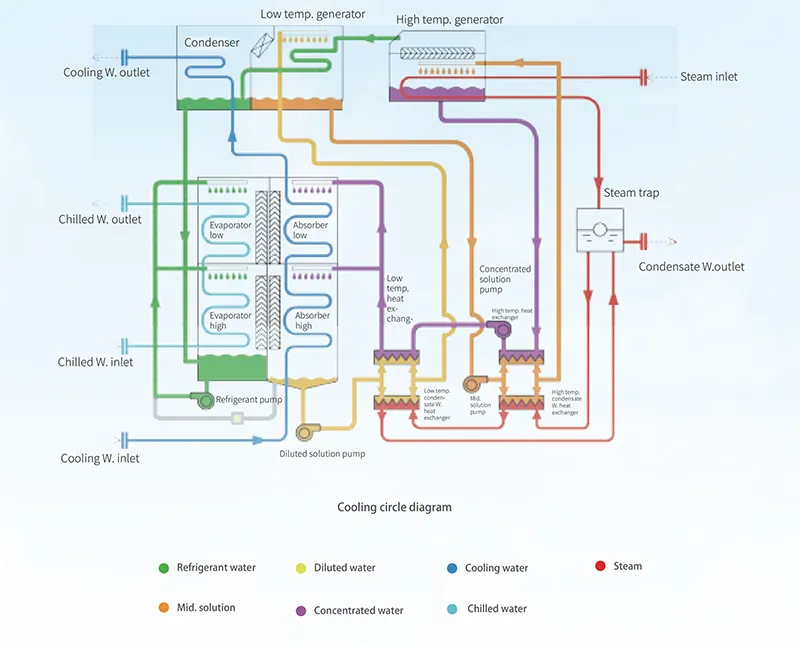

Diagram Siklus Pendinginan
Parameter Teknis
Parameter
Unit
TMAR-S055E-1165E
Kapasitas Pendinginan
USRT
150-3307
kW
528-11631
104kcal/h
45-1000
Temperatur Masuk/Keluar Air Dingin (Chilled Water)
℃
12 to 7
Temperatur Masuk/Keluar Air Pendingin (Cooling Water)
℃
32 to 38
Laju Alir Uap
kg/h
539-11875
Daya
V/Hz/Ph
380/50/3
Pompa Vakum
kW
0.75
Bobot Pengiriman Maksimum
ton
55.6
Fitur

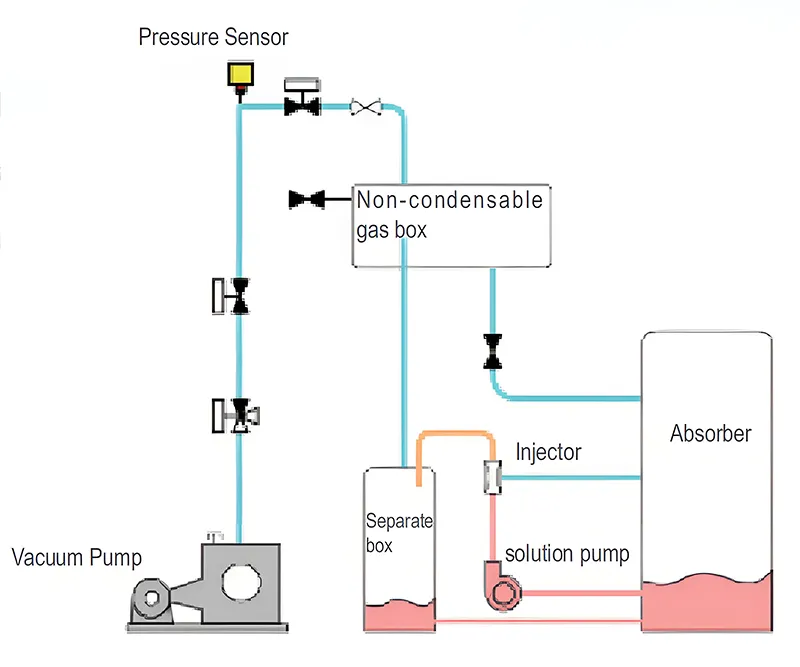

Sistem Purging Otomatis Penuh
Unit chiller dilengkapi sistem purging otomatis penuh dengan perlindungan vakum chiller 3 tahap.
Sistem auto-purge secara otomatis mengumpulkan gas non-kondensabel di dalam chiller ke tangki gas melalui injektor. Sensor tekanan memantau tekanan di dalam tangki gas secara real time. Saat tekanan mencapai nilai yang telah ditetapkan, pompa vakum akan bekerja otomatis untuk membuang gas non-kondensabel dari chiller. Seluruh proses berlangsung tanpa intervensi manual.
Sistem Anti-Kristalisasi Bertingkat (Multilevel)
Sistem memantau potensi kristalisasi berdasarkan konsentrasi larutan dan menyesuaikan siklus secara real time untuk mencegah terjadinya kristalisasi.
Unit chiller dilengkapi dengan pipa peleburan kristal otomatis untuk mencegah kristalisasi larutan sekaligus membantu melelehkan kristal yang terbentuk.
Fungsi kontrol waktu pengenceran yang dioptimalkan menghitung durasi pengenceran yang dibutuhkan berdasarkan konsentrasi saat shutdown, sehingga penghentian unit berlangsung aman.

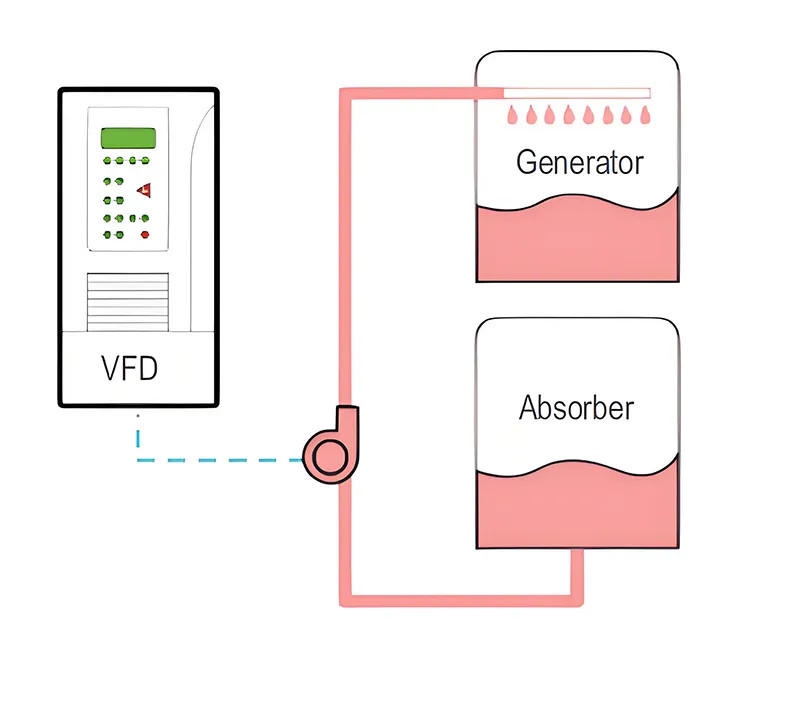

Sistem Kontrol VFD
Pada pompa larutan litium bromida (LiBr), sistem kontrol VFD dipakai untuk menyesuaikan volume sirkulasi ulang larutan selama operasi beban parsial. Desain ini membantu mempercepat waktu startup chiller sekaligus meningkatkan efisiensi pada beban parsial.

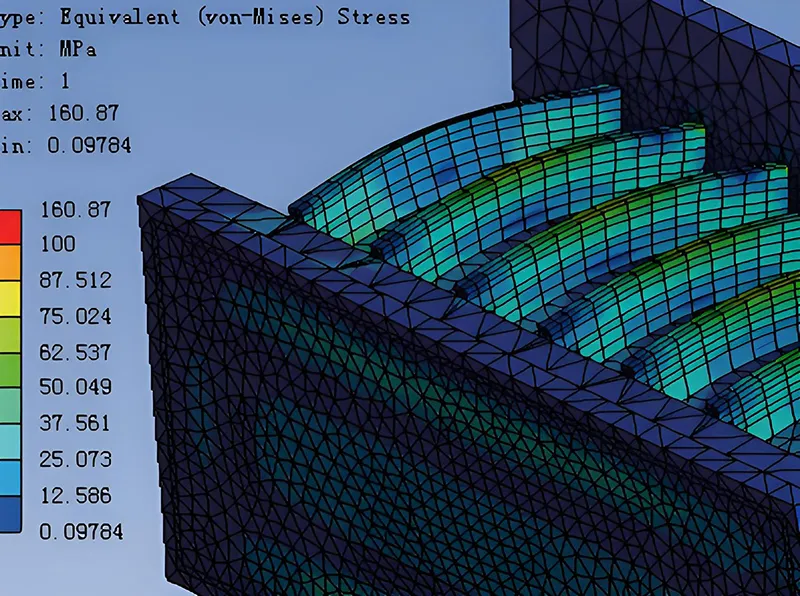

Desain Struktur Berbasis Analisis Tegangan
Silinder shell dan ruang air (water chamber) dirancang menggunakan metode analisis tegangan untuk memenuhi persyaratan keselamatan pada berbagai rentang tekanan.
Desain Evaporasi-Absorpsi Hemat Energi
Chiller dirancang dengan evaporasi dan absorpsi dua tahap. Baik evaporator maupun absorber dibagi menjadi sisi tekanan tinggi dan sisi tekanan rendah, sehingga dua kali proses evaporasi dan absorpsi dapat meningkatkan efisiensi unit secara signifikan.
Pipa evaporator disusun dengan jarak yang tidak seragam, dan pipa tembaga digunakan untuk membantu meningkatkan efisiensi evaporasi.

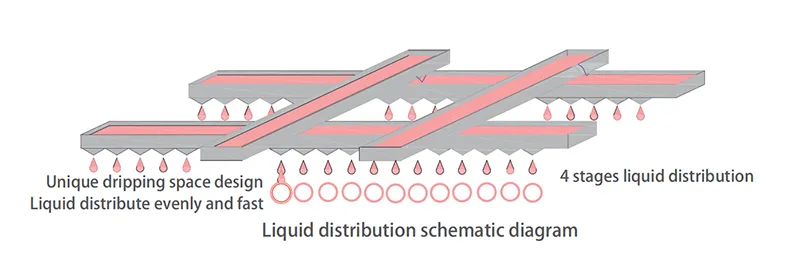

Metode Distribusi Gravitasi Canggih
Larutan diteteskan dan didistribusikan ke permukaan pipa dengan bantuan gravitasi, sehingga tidak membutuhkan pompa semprot dan dapat mengurangi konsumsi daya chiller.
Distribusi larutan dibagi menjadi empat tahap agar sistem distribusi cairan bekerja lebih presisi dan film cair pada pipa perpindahan panas terbentuk lebih merata, sehingga efisiensi absorpsi dan evaporasi meningkat.
Distributor cairan dirancang dari stainless steel berkualitas tinggi agar tidak mudah tersumbat selama operasi dan membantu memperpanjang umur pakai chiller.

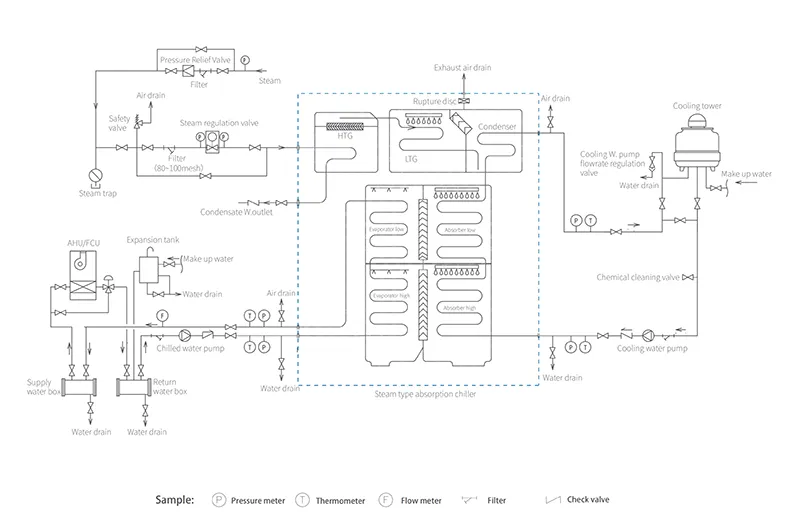

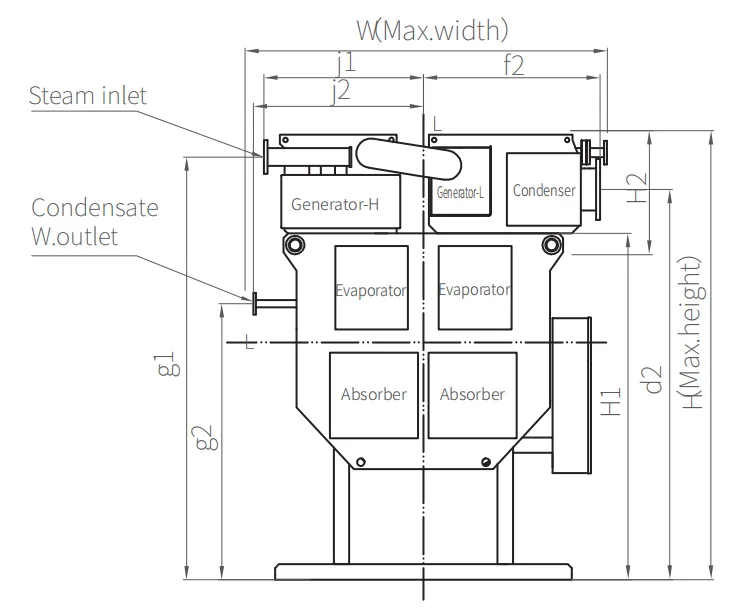

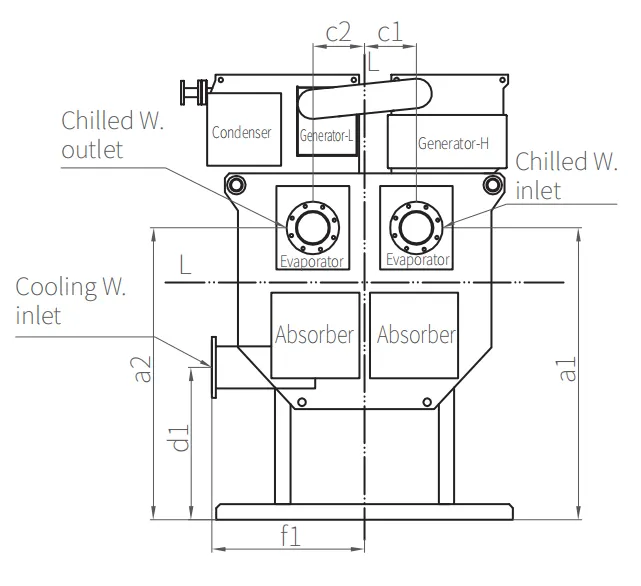

Diagram Alir Perpipaan

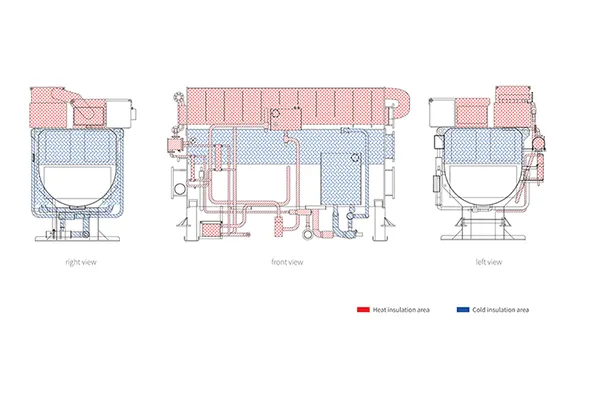

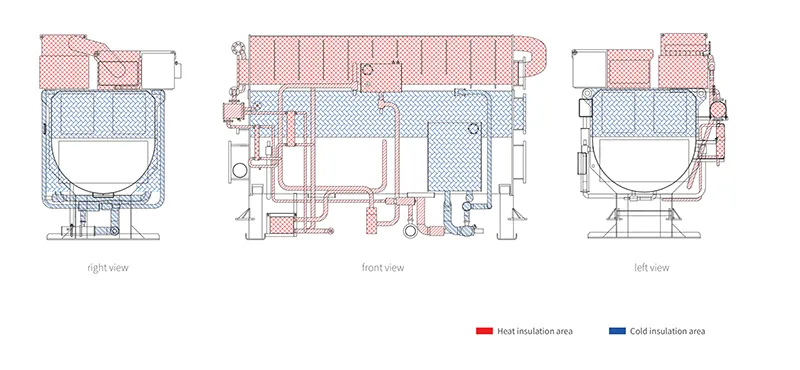

TInsulasi Panas dan Dingin
Catatan
Alur perpipaan di atas hanya untuk referensi.
Kami menyarankan memasang filter 10-mesh pada pipa chilled water, cooling water, dan pipa hot water; filter sebaiknya dipasang sekitar 2 meter dari inlet pipa chiller.
